過氯乙烯樹脂涂料國家標(biāo)準(zhǔn)GB/T25259-2010是小編摘自GB/T25259-2010《過氯乙烯樹脂涂料》紙質(zhì)版，大家可以放心參考。更多防腐涂料執(zhí)行的國家標(biāo)準(zhǔn)和行業(yè)標(biāo)準(zhǔn)，可以查閱本網(wǎng)站。
CS87.040 G51 GB
中華人民共和國國家標(biāo)準(zhǔn)
GB/T25259-2010
過氯乙烯樹脂涂料Perchlorovinyl resin coatings
2010-09-26發(fā)布 2011-08-01實(shí)施
中華人民共和國國家質(zhì)量監(jiān)督檢驗(yàn)檢疫總局 中國國家標(biāo)準(zhǔn)化管理委員會 發(fā)布
1、范圍
本標(biāo)準(zhǔn)規(guī)定了過氯乙烯樹脂涂料的分類、技術(shù)要求、試驗(yàn)方法、檢驗(yàn)規(guī)則、標(biāo)志、包裝和貯存等內(nèi)容。
本標(biāo)準(zhǔn)適用于以過氯乙烯樹脂為主要成膜物質(zhì)的過氯乙烯樹脂涂料。主要用于化工設(shè)備、管道、機(jī)床等表面的保護(hù)和裝飾。
2、規(guī)范性引用文件
下列文件中的條款通過本標(biāo)準(zhǔn)的引用而成為本標(biāo)準(zhǔn)的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內(nèi)容）或修訂版均不適用于本標(biāo)準(zhǔn)，然而，鼓勵根據(jù)本標(biāo)準(zhǔn)達(dá)成協(xié)議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標(biāo)準(zhǔn)。
GB/T1725-2007 色漆、清漆和塑料 不揮發(fā)物含量的測定（IS01522:1998，IDT）
GB/T1726-1979 涂料遮蓋力測定法
GB/T1728-1979 漆膜、膩?zhàn)幽じ稍飼r(shí)間測定法
GB/T1730-2007 色漆和清漆 擺桿阻尼試驗(yàn)（ISO1522:1998，MOD）
GB/T1732-1993 漆膜耐沖擊性測定法
GB/T1733-1993 漆膜耐水性測定法
GB/T1766-2008 色漆和清漆 涂層老化的評級方法
GB/T3186 色漆、清漆和色漆與清漆用原材料 取樣（GB/T3186-2006，ISO 15528:2000，IDT）
GB/T6682 分析實(shí)驗(yàn)室用水規(guī)格和試驗(yàn)方法（GB/T6682-2008，ISO3693:1987，MOD）
GB/T6742-2007 色漆和清漆 彎曲試驗(yàn)（圓柱軸）（ISO1519：2002，IDT）
GB/T6753.1-2007 色漆、清漆和印刷油墨研磨細(xì)度的測定（ISO1524:2000，IDT）
GB/T6753.4-1998 色漆和清漆 用流出杯測定流出時(shí)間（eqv ISO2431:1993）
GB/T8170 數(shù)值修約規(guī)則與極限數(shù)值的表示和判定
GB/T9271-2008 色漆和清漆 標(biāo)準(zhǔn)試板（ISO1514:2004，MOD）
GB/T9274-1998 色漆和清漆 耐液體介質(zhì)的測定（eqv ISO2812:1974）
GB/T9278 涂料試樣狀態(tài)調(diào)節(jié)和試驗(yàn)的溫濕度（GB/T9278-2008，ISO3270:1984，Paints and varnishes and their raw materials-Temperatures and humidities for conditioning and testing，IDT）
GB/T9286-1998 色漆和清漆 漆膜的劃格試驗(yàn)（eqv ISO2409:1992）
GB/T9750 涂料產(chǎn)品包裝標(biāo)志
GB/T9754-2007 色漆和清漆 不含金屬顏料的色漆漆膜的20°、60°和85°鏡面光澤的測定（ISO2813:1994，IDT）
GB11121 汽油機(jī)油
GB/T13452.2 色漆和清漆 漆膜厚度的測定（GB/T13452.2-2008，ISO2808:2007，IDT）
GB/T13491 涂料產(chǎn)品包裝通則
3、產(chǎn)品分類
本標(biāo)準(zhǔn)將過氯乙烯樹脂涂料分為底漆和面漆。
4、技術(shù)要求
產(chǎn)品應(yīng)符合表1的技術(shù)要求。

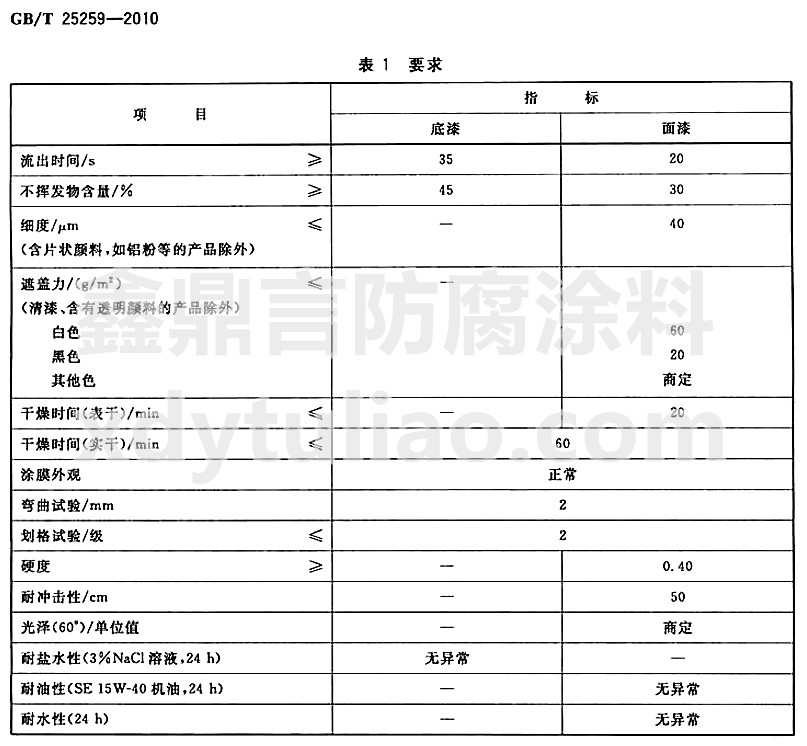

表1 要求
|
項(xiàng)目
|
指標(biāo)
|
|
底漆
|
面漆
|
|
流出時(shí)間/s ≥
|
35
|
20
|
|
不揮發(fā)物含量/% ≥
|
45
|
30
|
|
細(xì)度/μm ≤
（含片狀顏料，如鋁粉等的產(chǎn)品除外）
|
—
|
40
|
|
遮蓋力/（g/m2） ≤
（清漆、含有透明顏料的產(chǎn)品除外）
白色
黑色
其他色
|
—
|
60
20
商定
|
|
干燥時(shí)間（表干）/min ≤
|
—
|
20
|
|
干燥時(shí)間（實(shí)干）/min ≤
|
60
|
|
涂膜外觀
|
正常
|
|
彎曲試驗(yàn)/mm
|
2
|
|
|
劃格試驗(yàn)/級 ≤
|
2
|
|
|
硬度
|
—
|
0.4
|
|
耐沖擊性/cm
|
—
|
50
|
|
光澤（60°）/單位值
|
—
|
商定
|
|
耐鹽水性（3%NaCl溶液，24h）
|
無異常
|
—
|
|
耐油性（SE 15W-40機(jī)油，24h）
|
—
|
無異常
|
|
耐水性（24h）
|
—
|
無異常
|
5、試驗(yàn)方法
5.1、取樣
產(chǎn)品按GB/T3186規(guī)定取樣，也可按商定方法取樣。取樣量根據(jù)檢驗(yàn)需要確定。
5.2、試驗(yàn)樣板的狀態(tài)調(diào)節(jié)和試驗(yàn)環(huán)境
除另有商定外，制備好的樣板，應(yīng)在GB/T9278規(guī)定的條件下放置規(guī)定時(shí)間后，按有關(guān)檢驗(yàn)方法進(jìn)行性能測試。干燥時(shí)間、彎曲試驗(yàn)、劃格試驗(yàn)、硬度、耐沖擊性、光澤項(xiàng)目應(yīng)在GB/T9278規(guī)定的條件下進(jìn)行測試，其余項(xiàng)目按相關(guān)檢驗(yàn)方法標(biāo)準(zhǔn)規(guī)定的條件進(jìn)行測試。
5.3、試驗(yàn)樣板的制備
5.3.1、底材的選擇及處理方法
除另有商定外，試驗(yàn)用馬口鐵板、鋼板和玻璃板應(yīng)符合GB/T9271-2008的要求，馬口鐵板的處理按GB/T9271-2008中4.3的規(guī)定進(jìn)行，鋼板的處理按GB/T9271-2008中3.5的規(guī)定進(jìn)行，玻璃板的處理應(yīng)按GB/T9271-2008中7.2的規(guī)定進(jìn)行。商定的底材材質(zhì)類型和底材處理方法應(yīng)在檢驗(yàn)報(bào)告中注明。
5.3.2、試驗(yàn)樣板的制備
除另有商定外，按表2的規(guī)定制備試驗(yàn)樣板。樣板漆膜厚度的測試按GB/T13452.2的規(guī)定進(jìn)行。當(dāng)采用與本標(biāo)準(zhǔn)規(guī)定不同的樣板制備方法時(shí)，應(yīng)在檢驗(yàn)報(bào)告中注明。

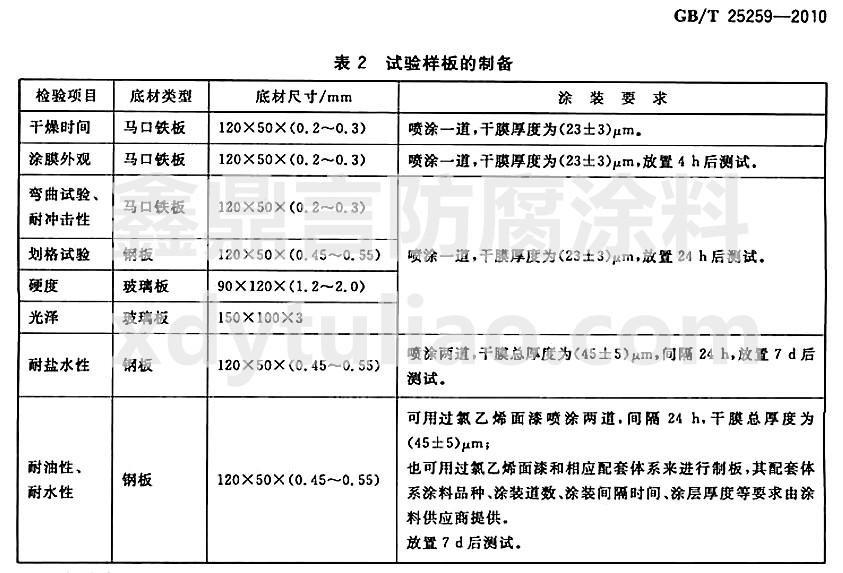

表2 試驗(yàn)樣板的制備
|
檢驗(yàn)項(xiàng)目
|
底材類型
|
底材尺寸/mm
|
涂裝要求
|
|
干燥時(shí)間
|
馬口鐵板
|
120×50×（0.2-0.3）
|
噴涂一道，干膜厚度為（23±3）μm
|
|
涂膜外觀
|
馬口鐵板
|
120×50×（0.2-0.3）
|
噴涂一道，干膜厚度為（23±3）μm，放置4h后測試
|
|
彎曲試驗(yàn)、耐沖擊性
|
馬口鐵板
|
120×50×（0.2-0.3）
|
噴涂一道，干膜厚度為（23±3）μm，放置24h后測試
|
|
劃格試驗(yàn)
|
鋼板
|
120×50×（0.45-0.55）
|
|
硬度
|
玻璃板
|
90×120×（1.2-2.0）
|
|
光澤
|
玻璃板
|
150×100×3
|
|
耐鹽水性
|
鋼板
|
120×50×（0.45-0.55）
|
噴涂兩道，干膜總厚度為（45±5）μm，間隔24h，放置7d后測試
|
|
耐油性、耐水性
|
鋼板
|
120×50×（0.45-0.55）
|
可用過氯乙烯面漆噴涂兩道，間隔24h，干膜總厚度為（45±5）μm；
也可用過氯乙烯面漆和相應(yīng)配套體系來進(jìn)行制板，其配套體系涂料品種、涂裝道數(shù)、涂裝間隔時(shí)間、涂層厚度等要求由涂料供應(yīng)商提供。
放置7d后測試。
|
5.4、操作方法
5.4.1、流出時(shí)間
按GB/T6753.4-1998中6號杯的規(guī)定進(jìn)行。
5.4.2、不揮發(fā)物含量
按GB/T1725-2007的規(guī)定進(jìn)行，烘烤溫度為（85-90）℃，烘烤時(shí)間為2h，試樣量約為2g。
5.4.3、細(xì)度
按GB/T6753.1-2007的規(guī)定進(jìn)行。
5.4.4、遮蓋力
按GB/T1726-1979中乙法的規(guī)定進(jìn)行。
5.4.5、干燥時(shí)間
按GB/T1728-1979中的規(guī)定進(jìn)行，表干按乙法的規(guī)定進(jìn)行，實(shí)干按甲法的規(guī)定進(jìn)行。
5.4.6、涂膜外觀
在自然日光下目視觀察樣板表面有無桔皮、起皺、色斑、顆粒、縮孔等現(xiàn)象，如無則可評定為“正常”。
5.4.7、彎曲試驗(yàn)
按GB/T6742-2007的規(guī)定進(jìn)行。
5.4.8、劃格試驗(yàn)
按GB/T9286-1998的規(guī)定進(jìn)行。
5.4.9、硬度
按GB/T1730-2007中B法的規(guī)定進(jìn)行。
5.4.10、耐沖擊性
按GB/T1732-1993的規(guī)定進(jìn)行。
5.4.11、光澤
按GB/T9754-2007的規(guī)定進(jìn)行。
5.4.12、耐鹽水性
按GB/T9274-1988中甲法的規(guī)定進(jìn)行。浸入3%NaCl溶液中24h。3塊試板中至少有2塊未出現(xiàn)起泡、開裂、脫落、明顯變色、明顯光澤變化等涂膜病態(tài)現(xiàn)象，則評為“無異常”。如出現(xiàn)以上涂膜病態(tài)現(xiàn)象按GB/T1766-2008進(jìn)行描述。
5.4.13、耐油性
按GB/T9274-1988中甲法的規(guī)定進(jìn)行。浸入符合GB11121規(guī)定的SE15W-40機(jī)油中24h。3塊試板中至少有2塊未出現(xiàn)起泡、開裂、脫落、明顯變色、明顯光澤變化等涂膜病態(tài)現(xiàn)象，則評為“無異常”。如出現(xiàn)以上涂膜病態(tài)現(xiàn)象按GB/T1766-2008進(jìn)行描述。
5.4.14、耐水性
按GB/T1733-1993中甲法的規(guī)定進(jìn)行。浸入符合GB/T6682規(guī)定的三級水中24h。3塊試板中至少有2塊未出現(xiàn)起泡、開裂、脫落、明顯變色、明顯光澤變化等涂膜病態(tài)現(xiàn)象，則評為“無異常”。如出現(xiàn)以上涂膜病態(tài)現(xiàn)象按GB/T1766-2008進(jìn)行描述。
6、檢驗(yàn)規(guī)則
6.1、檢驗(yàn)分類
6.1.1、產(chǎn)品檢驗(yàn)分出廠檢驗(yàn)和型式檢驗(yàn)。
6.1.2、出廠檢驗(yàn)項(xiàng)目包括流出時(shí)間、不揮發(fā)物含量、細(xì)度、遮蓋力、干燥時(shí)間、涂膜外觀。
6.1.3、型式檢驗(yàn)項(xiàng)目包括本標(biāo)準(zhǔn)所列的全部技術(shù)要求。在正常生產(chǎn)情況下，彎曲試驗(yàn)、劃格試驗(yàn)、硬度、耐沖擊性、光澤每月至少檢驗(yàn)一次。耐鹽水性、耐油性、耐水性每半年至少檢驗(yàn)一次。
6.2、檢驗(yàn)結(jié)果的判定
6.2.1、檢驗(yàn)結(jié)果的判定按GB/T8170中修約值比較法進(jìn)行。
6.2.2、應(yīng)檢項(xiàng)目的檢驗(yàn)結(jié)果均達(dá)到本標(biāo)準(zhǔn)要求時(shí)，該試驗(yàn)樣品為符合本標(biāo)準(zhǔn)要求。
7、標(biāo)志、包裝、貯存
7.1、標(biāo)志
按GB/T9750的規(guī)定進(jìn)行。
7.2、包裝
按GB/T13491中一級包裝要求的規(guī)定進(jìn)行。
7.3、貯存
產(chǎn)品貯存時(shí)應(yīng)保持通風(fēng)、干燥、防止日光直接照射并應(yīng)隔絕火源，遠(yuǎn)離熱源。產(chǎn)品應(yīng)定出貯存期，并在包裝標(biāo)志上明示。
|
|
|
過氯乙烯樹脂防腐涂料國家標(biāo)準(zhǔn)GB/T 25258-2010
|
|
過氯乙烯樹脂防腐涂料國家標(biāo)準(zhǔn)GB/T25258-2010 ICS87.040 G51 GB 中華人民共和國國家標(biāo)準(zhǔn) GB/T 25258-2010過氯乙烯樹脂防腐涂料Perchlorovinyl resin anticorrosive coatings 2010-09-26發(fā)布 2011-08-01實(shí)施 中華人民共和國國家質(zhì)量監(jiān)督檢驗(yàn)檢疫總局 中國國家標(biāo)準(zhǔn)化管理委員會 發(fā)布 本標(biāo)準(zhǔn)規(guī)定了過氯乙烯樹
|
|
時(shí)間：2018/1/24
|
|
|
|
|
GB 5369-2008船用飲水艙涂料通用技術(shù)條件國家標(biāo)準(zhǔn)
|
|
ICS87.040 G51 GB 中華人民共和國國家標(biāo)準(zhǔn) GB 5369-2008代替GB 5369-1985 船用飲水艙涂料通用技術(shù)條件 Gerneneral-specification for drinking wanter tank coating of shipbuilding 2008-12-30發(fā)布 2009-12-01實(shí)施 中華人民共和國國家質(zhì)量監(jiān)督檢驗(yàn)檢疫總局 中國國家標(biāo)準(zhǔn)化管理
|
|
時(shí)間：2018/1/21
|
|
|
|
|
GB/T 1771-2007色漆和清漆 耐中性鹽霧性能的測定標(biāo)準(zhǔn)
|
|
GB/T1771-2007色漆和清漆 耐中性鹽霧性能的測定標(biāo)準(zhǔn)是鑫鼎言防腐涂料照搬GB/T1771-2007《色漆和清漆 耐中性鹽霧性能的測定》紙質(zhì)版內(nèi)容。大家可以放心參考。 ICS 87.040 G50 GB 中華人民共和國國家標(biāo)準(zhǔn) GB/T1771-2007/ISO 7253：1996代替GB/T1771-1991 色漆和清漆 耐中性鹽霧性能的測定Paints and var
|
|
時(shí)間：2018/1/19
|
|
|
|
|
各種防腐涂料的國家相關(guān)標(biāo)準(zhǔn)GB
|
|
各種防腐涂料的國家相關(guān)標(biāo)準(zhǔn)GB 氯化橡膠防腐涂料HG/T2798-1996 氯磺化聚乙烯防腐涂料（雙組分）底漆/面漆 HG/T2661-1995 環(huán)氧瀝青防腐涂料（分裝）HG/T2884-1997 彩色涂層鋼板及鋼帶 GB/T12754—2006 紅丹醇酸防銹漆HG/T3346-1999 汽車用底漆 GB/T13493-1992 各色汽車用面漆 GB/T13492-1992 各色酚醛防銹漆HG/
|
|
時(shí)間：2018/1/18
|
|
|
|
|
氟碳漆噴涂型材標(biāo)準(zhǔn)GB 5237.5-2008
|
|
GB 5237.5-2008鋁合金建筑型材 第5部分：氟碳漆噴涂型材 中華人民共和國國家標(biāo)準(zhǔn) GB 5237.5-2008代替GB 5237.5-2004 鋁合金建筑型材 第5部分：氟碳漆噴涂型材 Wrought aluminum alloy extruded profiles for architecture-Part5：PVDF coating profiles 中華人民共和國國家質(zhì)量監(jiān)督檢
|
|
時(shí)間：2018/1/16
|
|
|
|
|
酚醛樹脂防銹涂料國家標(biāo)準(zhǔn)GB/T 25252-2010
|
|
GB/T 25252-2010酚醛樹脂防銹涂料標(biāo)準(zhǔn) ICS 87.040 G51 GB 中華人民共和國國家標(biāo)準(zhǔn) GB/T 25252-2010 酚醛樹脂防銹涂料Phenolic resin anticorrosive coatings 2010-09-26發(fā)布 2011-08-01實(shí)施 中華人民共和國國家質(zhì)量監(jiān)督檢驗(yàn)檢疫總局 中國國家標(biāo)準(zhǔn)化管理委員會 發(fā)布 本標(biāo)準(zhǔn)規(guī)定了酚醛樹脂防銹涂料的要求、試驗(yàn)
|
|
時(shí)間：2018/1/13
|
|
|
|
|
酚醛樹脂涂料國家標(biāo)準(zhǔn)GB/T 25253-2010
|
|
GB/T 25253-2010酚醛樹脂涂料 ICS 87.040 G 51 GB 中華人民共和國國家標(biāo)準(zhǔn) GB/T 25253-2010 酚醛樹脂涂料標(biāo)準(zhǔn)Phenolic resin coatings 2010-09-26發(fā)布 2011-08-01實(shí)施 中華人民共和國國家質(zhì)量監(jiān)督檢驗(yàn)檢疫總局 中國國家標(biāo)準(zhǔn)化管理委員會 發(fā)布 本標(biāo)準(zhǔn)規(guī)定了酚醛樹脂涂料的分類、要求、試驗(yàn)方法、檢驗(yàn)規(guī)則、標(biāo)志、包裝和貯存
|
|
時(shí)間：2018/1/13
|
|
|
|
|
氯化橡膠防腐涂料國家標(biāo)準(zhǔn)GB/T 25263-2010
|
|
氯化橡膠防腐涂料國家標(biāo)準(zhǔn)GB/T 25263-2010 ICS 87.040 G 51 GB 中華人民共和國國家標(biāo)準(zhǔn) GB/T 25263-2010 氯化橡膠防腐涂料Chlorinated rubber anticorrosive coatings 2010-09-26發(fā)布 2011-08-01實(shí)施 中華人民共和國國家質(zhì)量監(jiān)督檢驗(yàn)檢疫總局 中國國家標(biāo)準(zhǔn)化管理委員會 發(fā)布 本標(biāo)準(zhǔn)規(guī)定了氯化橡膠防腐涂
|
|
時(shí)間：2018/1/12
|
|
|
|
|
地坪涂裝材料國家標(biāo)準(zhǔn)GB/T 22374-2008
|
|
GB/T 22374-2008地坪涂裝材料國家標(biāo)準(zhǔn) 中華人民共和國國家標(biāo)準(zhǔn) GB/T 22374-2008 地坪涂裝材料Floor coatings 2008-09-18發(fā)行 2009-05-01實(shí)施 中華人民共和國國家質(zhì)量監(jiān)督檢驗(yàn)檢疫總局 中國國家標(biāo)準(zhǔn)化管理委員會 發(fā)布 本標(biāo)準(zhǔn)規(guī)定了合成樹脂基地坪涂裝材料的術(shù)語和定義、產(chǎn)品分類、有害物質(zhì)限量及物理性能要求、試驗(yàn)方法、檢驗(yàn)規(guī)則、標(biāo)志、包裝、運(yùn)輸與貯
|
|
時(shí)間：2018/1/11
|
|
|
|
|
溶劑型丙烯酸樹脂涂料國家標(biāo)準(zhǔn)GB/T 25264-2010
|
|
溶劑型丙烯酸樹脂涂料國家標(biāo)準(zhǔn)GB/T 25264-2010 中華人民共和國國家標(biāo)準(zhǔn) 溶劑型丙烯酸樹脂涂料 Solvent-based acrylic resin coatings 本標(biāo)準(zhǔn)規(guī)定了溶劑型丙烯酸樹脂涂料的分類、要求、試驗(yàn)方法、檢驗(yàn)規(guī)則、標(biāo)志、包裝和貯存等。本標(biāo)準(zhǔn)適用于以丙烯酸酯樹脂為主要成膜物的溶劑型單組分面漆。產(chǎn)品主要用于各類金屬及塑料等表面的裝飾保護(hù)。本標(biāo)準(zhǔn)不適用于輻射固化丙烯酸樹脂
|
|
時(shí)間：2018/1/4
|
|
|
|
|
|
環(huán)氧瀝青防腐涂料（分裝）國家標(biāo)準(zhǔn)GB/T27806-2011
|
|
環(huán)氧瀝青防腐涂料（分裝）國家標(biāo)準(zhǔn)GB/T27806-2011，中華人民共和國國家標(biāo)準(zhǔn) 本標(biāo)準(zhǔn)規(guī)定了環(huán)氧瀝青防腐涂料產(chǎn)品的分類、要求、試驗(yàn)方法、檢測規(guī)則、標(biāo)志、包裝和貯存等內(nèi)容。環(huán)氧瀝青防腐涂料適用于以環(huán)氧樹脂和煤焦瀝青為主要成膜物質(zhì)，加入固化劑、溶劑、顏料等組成的雙組分涂料，包括普通型底漆、面漆和厚漿型底漆、面漆。主要用于水下及地下等鋼結(jié)構(gòu)和混凝土表面的重防腐涂裝。
|
|
時(shí)間：2018/1/3
|
|
|
|
|
